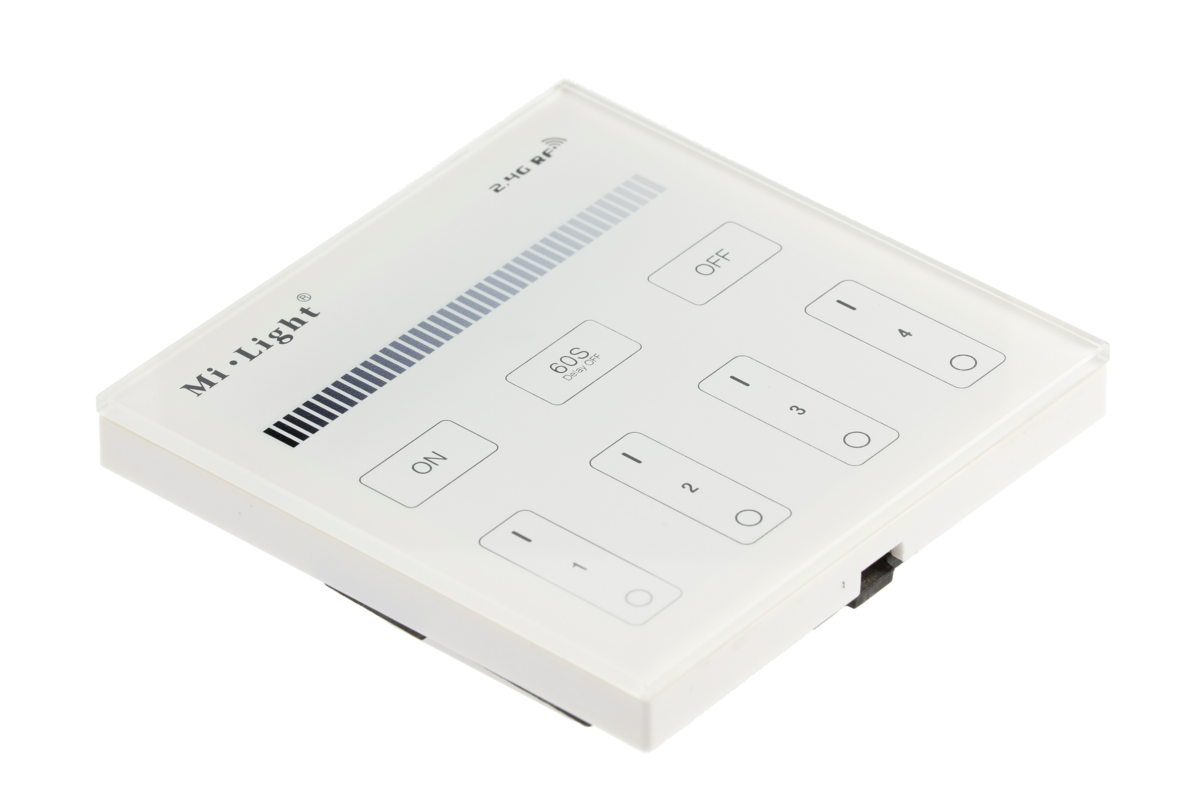

Panel dotykowy Mono 4-strefowy na baterie

System zdalnego sterowania światłem składa się z trzech niezbędnych elementów:

• Zasilacza 12/24 V
• Kontrolera jednostrefowego
• Urządzenia sterującego (pilot lub panel sterujący)

Panel dotykowy jest jednym z dwóch dostępnych urządzeń sterujących. Z panelem można sparować maksymalnie 4 kontrolery tworząc tym samym 4 strefy, którymi sterować niezależnie od siebie. Panel zasilany jest dwoma bateriami AAA (nie są dołączone do zestawu).

Na panelu znajdziemy:

• Włącznik MASTER – pozwalający włączyć i wyłączyć wszystkie strefy jednocześnie
• Suwak – którym możemy ściemnić i rozjaśnić taśmę
• 4 włączniki – odpowiadające za uruchomienie każdej strefy oddzielnie
• Przycisk opóźniający wyłączenie światła o 60 sekund

Kodowanie stref

Należy ustalić do której strefy ma być zakodowany kontroler. Następnie odłączamy zasilanie kontrolera na co najmniej 10 sekund. Po ponownym podłączeniu zasilania należy w ciągu 3 sekund 3 krotnie wcisnąć przycisk ON wybranej strefy. Prawidłowe sparowanie sygnalizowane jest 3 krotnym miganiem taśmy.

Aby aktywować funkcję oświetlenia nocnego, czyli maksymalnego ściemnienia taśmy, należy przytrzymać przycisk OFF Master lub OFF wybranej strefy.

Montaż panelu odbywa się poprzez przykręcenie/przylepienie płytki montażowej do wybranej powierzchni. Płytka montażowa posiada wbudowany magnes, do którego przyczepia się panel sterujący. Takie rozwiązanie ułatwia wymianę baterii.
